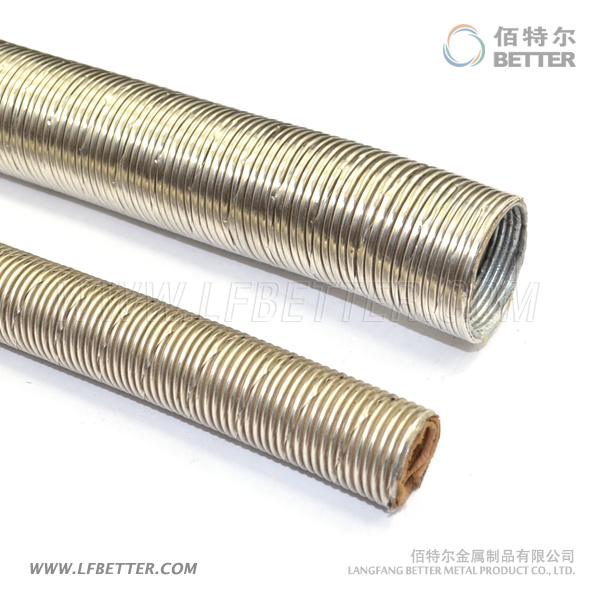

LN-4B可挠金属电线保护套管(LN-4B不锈钢基本型普利卡管)

LN-4B可挠金属电线保护套管(LN-4B不锈钢基本型普利卡管),外层为不锈钢带,中间层为钢带,里层为电工纸。本管表面永不生锈、耐震、耐腐性能更强。抗拉强度、径向压缩力进一步提高。可用于各种干燥场所的装修。消防、照明、仪表仪器、电器设备安装、人防工程、交通、纺织等。

产品编号: BC2008102419334
产品型号: LN-4B
所属分类: 普利卡管
标签:
相关文档: 右键另存为


       LN-4B可挠金属电线保护套管(LN-4B不锈钢基本型普利卡管),外层为不锈钢带,中间层为钢带,里层为电工纸。
本管表面永不生锈、耐震、耐腐性能更强。抗拉强度、径向压缩力进一步提高。可用于各种干燥场所的装修。消防、照明、仪表仪器、电器设备安装、人防工程、交通、纺织等。

相关配置说明
1、套管15#、17#每卷允许有两个接头(三根),短头部分最低限度不能少于10M。24#、30#、38#、50#每卷允许有一个接头(二根),短头部分最低限度不能少于8M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。


序号

内径I.D
       mm

外径O.D
       mm

外径公差
       mm

每卷长度
       mm

钢管对应规格

电线管对应规格

mm

"

mm

"

12#11.416.1±0.25081/4131/2
15#14.119.0±0.250103/8165/8
17#16.621.5±0.250151/2193/4
24#23.828.8±0.225203/4251
30#29.334.9±0.225251321-1/4
38#37.142.9±0.425321-1/4381-1/2
50#49.154.9±0.425401-1/2512
63#62.669.1±0.610502642-1/2
76#76.082.9±0.610702-1/2763
83#81.088.1±0.610803

101#100.2107.3±0.651004
