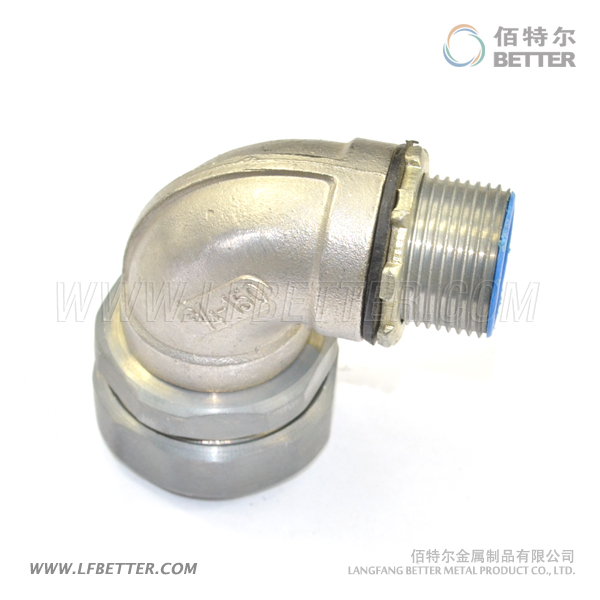

普利卡管弯角混合连接器W90AG
由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀铬。
结构:由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀铬。
用途:用于连接90度包塑防水型可挠金属电线保护套管与防水连接器之间的连接。
型号 | 可挠金属套管 | L mm | E mm | F mm | ΦA mm | ΦB mm | ΦD mm | ΦS mm | 管螺纹 ″ | |
---|---|---|---|---|---|---|---|---|---|---|
类型 | 规格 | |||||||||
W90AG-15# | LV | 15# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 |
W90AG-17# | 17# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 | |
W90AG-24# | 24# | 12 | 26 | 50 | 47 | 38 | 20 | 26.1 | G3/4 | |
W90AG-30# | 30# | 16 | 28 | 55 | 53 | 44 | 20 | 32.9 | G1 | |
W90AG-38# | 38# | 16 | 34 | 63 | 63 | 56 | 33 | 41.6 | G1-1/4 | |
W90AG-50# | 50# | 18 | 38 | 68 | 68 | 62 | 40 | 47.6 | G1-1/2 | |
W90AG-63# | 63# | 18 | 54 | 85 | 85 | 80 | 52 | 59.4 | G2 |
