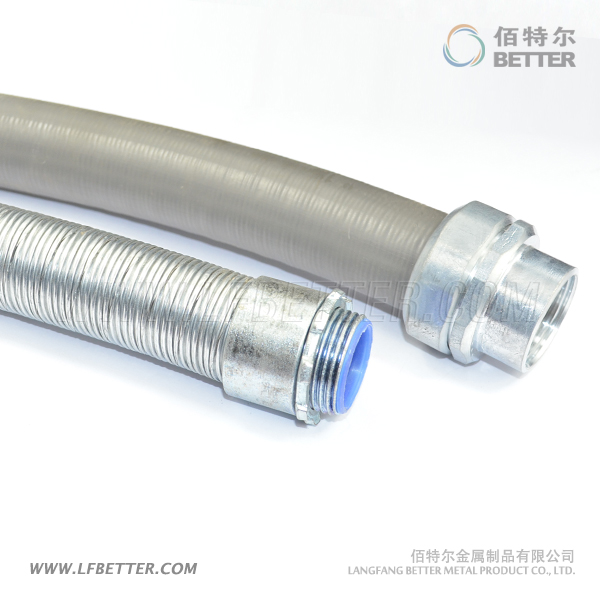

LN-5不锈钢包塑防水型可挠金属电线保护套管(LN-5不锈钢防水型普利卡管)

LN-5不锈钢带包塑防水型可挠金属电线保护套管(LN-5不锈钢防水型普利卡管),在LN-4B金属套管表面包覆一层具有良好柔韧性的软质聚氯乙烯(PVC)保护层。本管除了具有LN-4B特点外,还有优异的耐水性、耐腐蚀性、耐化学药品性,可以作为各种明、暗预埋和直埋配管,也可以替代地面线槽布线用管等。

产品编号: BC2008102419326
产品型号: LN-5
所属分类: 普利卡管
标签:
相关文档: 右键另存为


   LN-5不锈钢带包塑防水型可挠金属电线保护套管(LN-5不锈钢防水型普利卡管),在LN-4B金属套管表面包覆一层具有良好柔韧性的软质聚氯乙烯(PVC)保护层。本管除了具有LN-4B特点外,还有优异的耐水性、耐腐蚀性、耐化学药品性,可以作为各种明、暗预埋和直埋配管,也可以替代地面线槽布线用管等。
相关配置说明
1、套管12#、15#、17#每卷允许有两个接头(三根),短头部分最低限度不能少于8M。24#、30#、38#、50#每卷允许有一个接头(二根),短头部分最低限度不能少于5M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。


序号

内径I.D
       mm

外径O.D
       mm

外径公差
       mm

乙烯层厚度
       mm

每卷长度
       mm

钢管对应规格

电线管对应规格

mm

"

mm

"

12#11.417.7±0.20.65081/4131/2
15#14.120.6±0.20.650103/8165/8
17#16.623.1±0.20.650151/2193/4
24#23.830.4±0.20.625203/4251
30#29.336.5±0.20.6252513211/4
38#37.144.9±0.40.6253211/43811/2
50#49.156.9±0.40.8254011/2512
63#62.671.5±0.60.8105026421/2
76#76.085.3±0.60.8107021/2763
83#81.090.9±0.61.010803
101#100.2110.1±0.61.051004

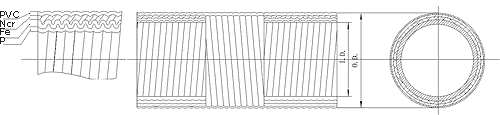

LN-5不锈钢防水型普利卡管结构图
