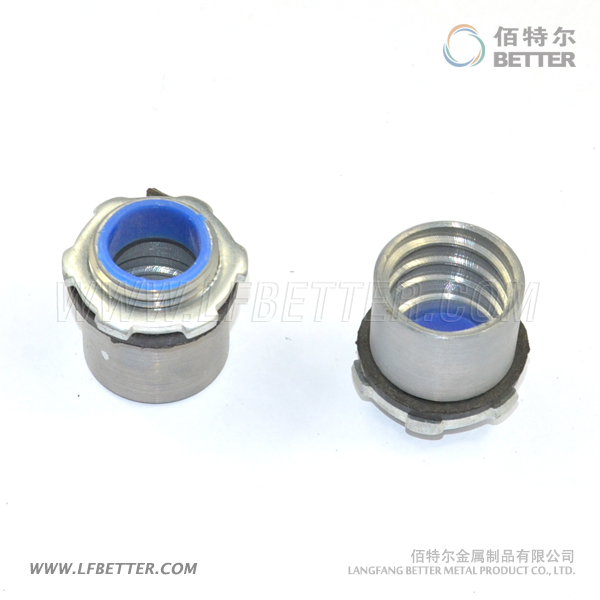

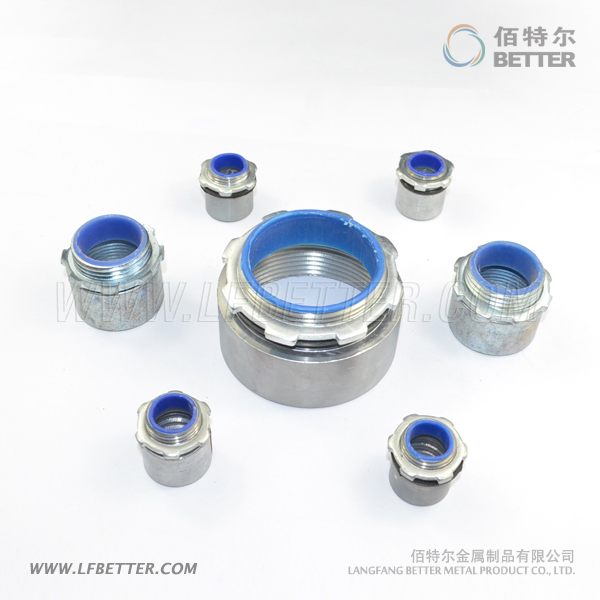

普利卡管接线箱连接器BG

有可挠金属电线保护套管内螺纹和外管螺纹体和紧固螺帽组成,材质锌铝合金铬。

产品编号: BC20081024194740
产品型号: BG
所属分类: 普利卡管连接器
标签:
相关文档: 右键另存为

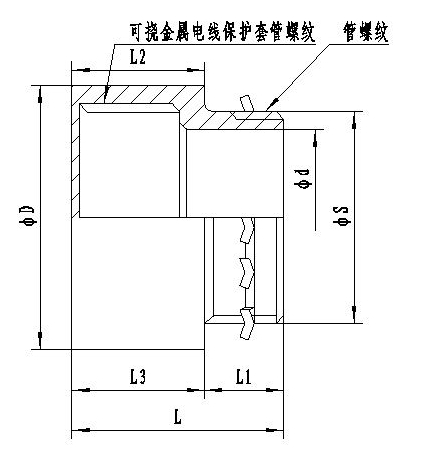

结构:有可挠金属电线保护套管内螺纹和外管螺纹体和紧固螺帽组成,材质锌铝合金铬。
用途:基本型可挠金属电线保护套管和接线箱的连接。

型号可挠金属套管L1
mm
L2
mm
L3
mm
L
mm
ΦD
mm
Φd
mm
ΦS
mm
管螺纹
"
型号规格
BG-12#

LZ




LA




LN

12#121516.528.524.012.020.9G1/2
BG-15#15#121516.528.524.015.020.9G1/2
BG-17#17#121821.433.428.314.520.9G1/2
BG-24#24#122023.435.435.519.726.4G3/4
BG-30#30#162225.441.441.625.933.2G1
BG-38#38#162528.944.950.534.441.9G1-1/4
BG-50#50#182528.966.962.540.147.8G1-1/2
BG-63#63#183539.057.076.651.559.6G2
BG-76#76#183539.057.090.466.575.1G2-1/2
BG-83#83#203539.059.095.679.087.7G3
BG-101#101#224044.566.5116.689.0113.0G4
