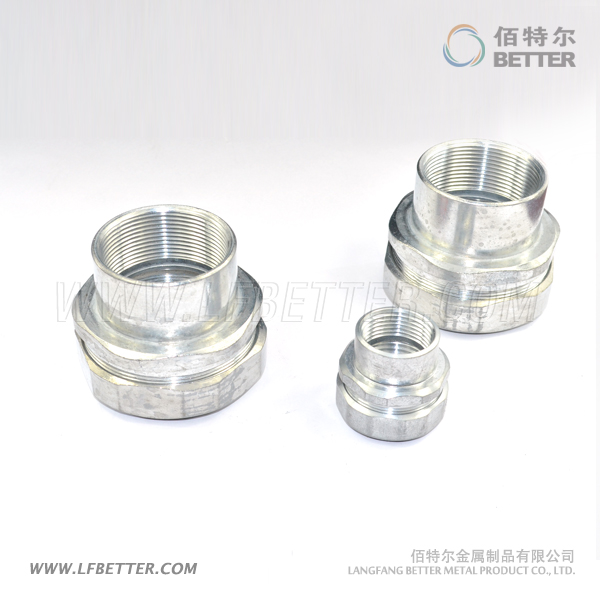

普利卡管防水型混合连接器WUG

由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀锌或镀铬。

产品编号: BC2008102505326
产品型号: WUG
所属分类: 普利卡管连接器
标签:
相关文档: 右键另存为

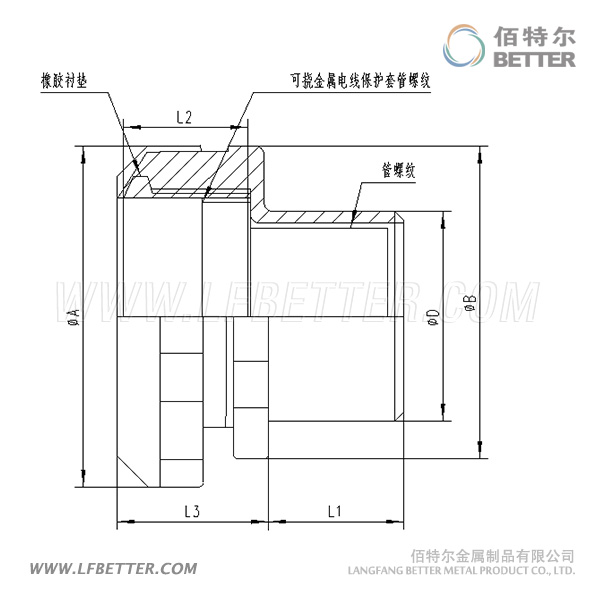

结构:由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀锌或镀铬。
用途:用于包塑防水型可挠金属电线保护套管与带螺纹钢管之间的连接。

型号

可挠金属套管

L1
mm

L2
mm

L3
mm
ΦA
mm
ΦB
mm
ΦD
mm
管螺纹
"
接钢管规格
类型规格
WUG-17#LV17#19.024.52737.034.025.3G1/215
WUG-24#24#22.024.53046.042.831.3G3/420
WUG-30#30#25.029.03354.050.038.4G125
WUG-38#38#28.033.03764.060.047.2G11/432
WUG-50#50#28.034.53878.073.553.5G11/240
WUG-63#63#34.037.04492.090.066.0G250
WUG-76#76#36.042.048108.0104.081.0G21/270
WUG-83#83#40.042.049121.7115.895.8G380
WBG-101#101#32.052.057145.0150.0110.4G4100
