普利卡管弯角混合连接器W45AG

由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀铬。

产品编号: BC2008102505528
产品型号: W45AG
所属分类: 普利卡管连接器
标签:
相关文档: 右键另存为

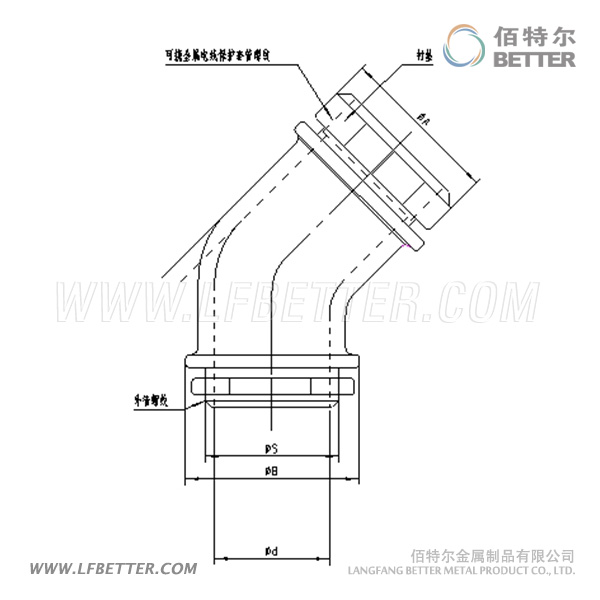

结构:由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀铬。
用途:用于连接45度包塑防水型可挠金属电线保护套管与防水连接器之间的连接。

型号

可挠金属套管

L
mm

ΦA
mm

ΦC
mm
ΦD
mm
ΦS
mm
管螺纹
类型规格
W45AG-15#LV15#1237321420.5G1/2
W45AG-17#17#1237321420.5G1/2
W45AG-24#24#1247432026.1G3/4
W45AG-30#30#1253482632.7G1
W45AG-38#38#1663543341.0G11/4
W45AG-50#50#1878624047.0G11/2
W45AG-63#63#1892785259.4G2
