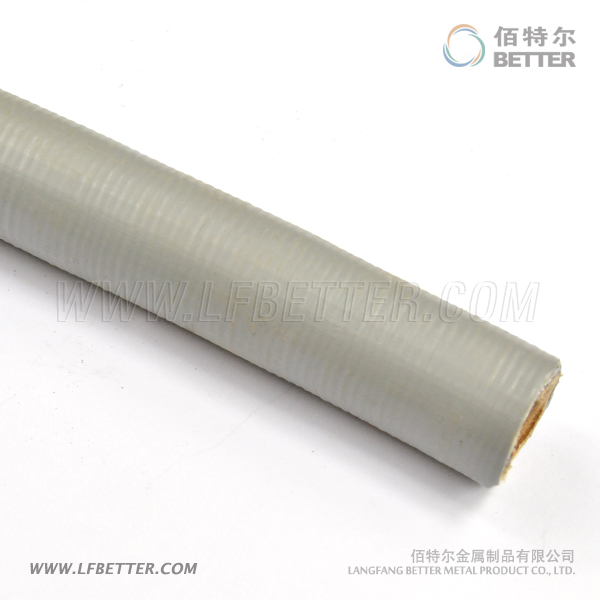

LV-5包塑防水型可挠金属电线保护套管(防水型普利卡管)

LV-5防水包塑可挠金属电线保护套管(防水型普利卡管),用特殊方法在LZ-4金属套管表面,包覆一层具有良好柔韧性软质聚氯乙烯(PVC)。 该产品除具有LZ型特点外,还有优异的耐水性、耐腐蚀性、耐化学药品性、适用于地潮湿场所暗埋和直埋地下配管。

产品编号: BC20081021143835
产品型号: LV-5
所属分类: 普利卡管
标签:
相关文档: 右键另存为

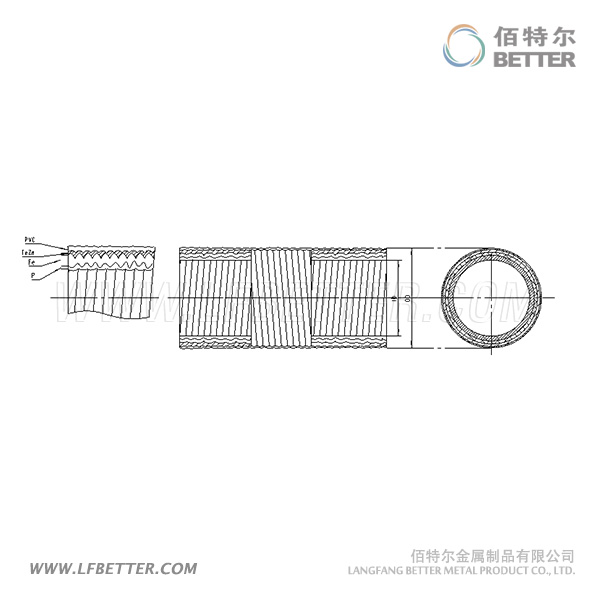

结构与用途:
         LV-5防水包塑可挠金属电线保护套管(防水型普利卡管),用特殊方法在LZ-4金属套管表面,包覆一层具有良好柔韧性软质聚氯乙烯(PVC)。 该产品除具有LZ型特点外,还有优异的耐水性、耐腐蚀性、耐化学药品性、适用于地潮湿场所暗埋和直埋地下配管。

产品特点:
      1、高强度机械保护功能
      2、良好的屏蔽功能
      3、自由弯曲,保护层光滑柔软
      4、温度范围:零下20摄氏度到60摄氏度
      5、安装简便

相关配置说明
1、套管12#、15#、17#每卷允许有两个接头(三根),短头部分最低限度不能少于8M。24#、30#、38#、50#每 卷允许有一个接头(二根),短头部分最低限度不能少于5M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。
3、重量仅供参考

序号

内径I.D
mm

外径O.D
mm

外径公差
mm

乙烯层厚度
mm

每卷长度
mm

钢管对应规格

电线管对应规格

mm

"

mm

"

12#11.417.7±0.2

0.6mm

5081/4131/2
15#14.120.6±0.20.6mm50103/8165/8
17#16.623.1±0.20.6mm50151/2193/4
24#23.830.4±0.20.6mm25203/4251
30#29.336.5±0.20.6mm25251321-1/4
38#37.144.9±0.40.6mm25321-1/4381-1/2
50#49.156.9±0.40.8mm25401-1/2512
63#62.671.5±0.60.8mm10502642-1/2
76#76.085.3±0.60.8mm10702-1/2763
83#81.090.9±0.61.0mm10803

101#100.2110.1±0.61.0mm51004

130#
126.4
136
±1.01.5mm31255
