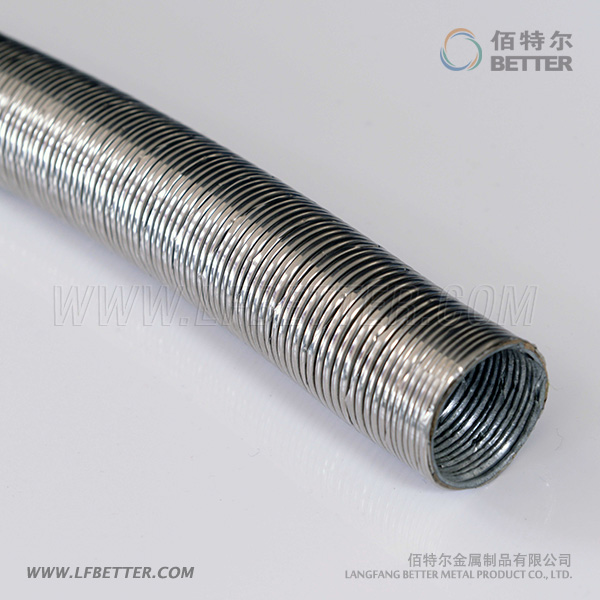

LZ-4基本型可挠金属电线保护套管(基本型普利卡管)

LZ-4基本型可挠金属电线保护套管(基本型普利卡管),外层为镀锌钢带,中间层为钢带,里层为耐水电工纸。主要用于室内干燥场所装修、消防、照明、仪器仪表、电气设备安装等。

产品编号: BC20081019151719
产品型号: LZ-4
所属分类: 普利卡管
标签:
相关文档: 右键另存为

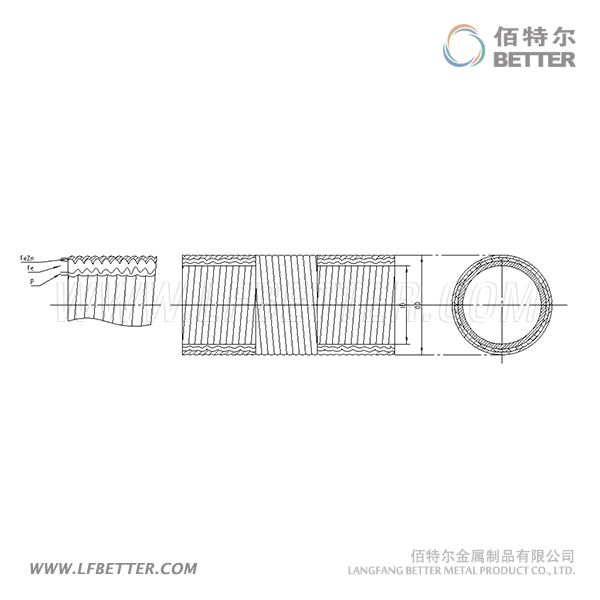

结构与用途:
     LZ-4基本型可挠金属电线保护套管,外层为镀锌钢带,中间层为钢带,里层为耐水电工纸。主要用于室内干燥场所装修、消防、照明、仪器仪表、电气设备安装等。

产品特点:
    1、高强度机械保护功能
    2、良好的屏蔽功能
    3、温度范围:零下40摄氏度到105摄氏度
    4、表面自带螺纹,安装简便
    5、重量轻

相关配置说明
1、套管12#、15#、17#每卷允许有两个接头(三根),短头部分最低限度不能少于15M。24#、30#、38#、50#每卷允许有一个接头(二根),短头部分最低限度不能少于10M。
2、可挠金属电线保护套管与钢管依据内径尺寸对应。
3、重量仅供参考


序号内径I.D
mm
外径O.D
mm
外径公差
mm
每卷长度
mm
钢管对应规格电线管对应规格
mm"mm"
12#11.416.1±0.25081/4131/2
15#14.119.0±0.250103/8165/8
17#16.621.5±0.250151/2193/4
24#23.828.8±0.225203/4251
30#29.334.9±0.225251321-1/4
38#37.142.9±0.425321-1/4381-1/2
50#49.154.9±0.425401-1/2512
63#62.669.1±0.610502642-1/2
76#76.082.9±0.610702-1/2763
83#81.088.1±0.610803

101#100.2107.3±0.651004
