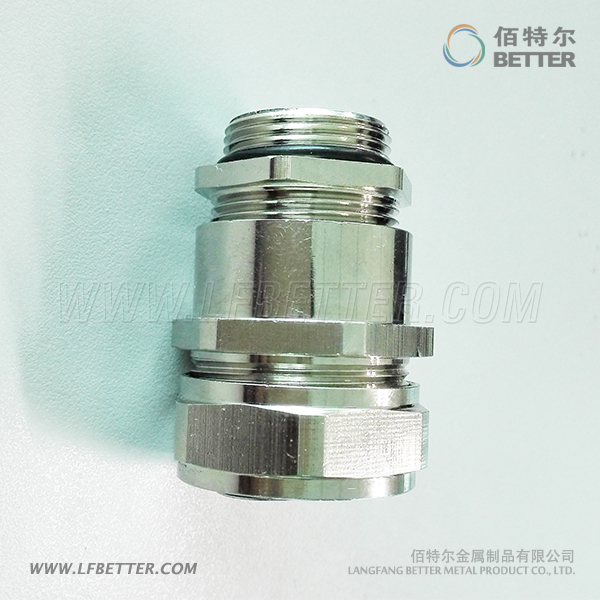

DSSH带锁紧不锈钢软管接头

带锁紧不锈钢软管接头,主要用于金属软管与接线箱或者电机之间的连接,除具有DPJ的性能之外,还具有加紧电缆,防止电线脱落的作用。

产品编号:
产品型号: DSSH
所属分类: 金属软管连接器
标签:
相关文档: 右键另存为


带锁紧不锈钢软管接头,主体金属材质为304不锈钢,密封件为改性橡胶,芯套为PA6(尼龙的一种),护套为镀锌铁板或不锈钢,密封套为TPE材质,防护等级能达到IP65,温度范围在-40°-100°,短时间可以达到120°

带锁紧金属软管接头规格参数表(公制螺纹)

规格型号

Spec No.

螺纹规格

Thread(mm)

卡口范围

Clamping(mm)

螺纹长度

GL(mm)

扳手尺寸

Wrench Size (mm)

Φ6

M12 X 1.5

3 ~ 5.5

6

18/17/14

Φ8

M16 X 1.5

4 ~ 7

7

20/19/18

Φ10

M18 X 1.5

5 ~ 9

7

24/23/20

Φ12

M20 X 1.5

6 ~ 11

7

26/26/22

Φ15

M20 X 1.5

6 ~ 12

7

30/28/24

M22 X 1.5

8 ~ 14

7

30/30/24

M24 X 1.5

8 ~ 14

7

30/30/27

M25 X 1.5

8 ~ 14

7

30/30/28

Φ20

M25 X 1.5

13 ~ 18

7

36/34/30

M32 X 1.5

13 ~ 18

8

36/34/36

Φ25

M32 X 1.5

15 ~ 22

8

45/40/36

M36 X 2.0

15 ~ 22

8

45/45/40

Φ32

M40 X 1.5

22 ~ 30

9

55/52/45

M48 X 2.0

22 ~ 30

9

55/52/55

Φ38

M40 X 1.5

22 ~ 32

9

60/58/50

M50 X 1.5

30 ~ 35

9

60/58/55

M56 X 2.0

30 ~ 35

9

60/58/60

Φ51

M50 X 1.5

30 ~ 38

9

75/75/75

M60 X 1.5

37 ~ 44

10

75/75/70



带锁紧金属软管接头规格参数表(PG螺纹)

规格型号

Spec No.

螺纹规格

Thread(mm)

卡口范围

Clamping(mm)

螺纹长度

GL(mm)

扳手尺寸

Wrench Size (mm)

Φ6

P07

3 ~ 5.5

6

18/17/14

Φ8

P09

4 ~ 7

7

20/19/17

Φ10

P11

5 ~ 9

7

24/23/20

Φ12

P13.5

6 ~ 11

7

26/26/22

Φ15

P16

8 ~ 14

7

30/30/24

Φ20

P21

13 ~ 18

8

36/34/30

Φ25

P29

15 ~ 22

8

45/45/40

Φ32

P36

22 ~ 30

9

55/52/50

Φ38

P42

30 ~ 35

9

60/58/58

Φ51

P48

37 ~ 44

10

75/75/65
