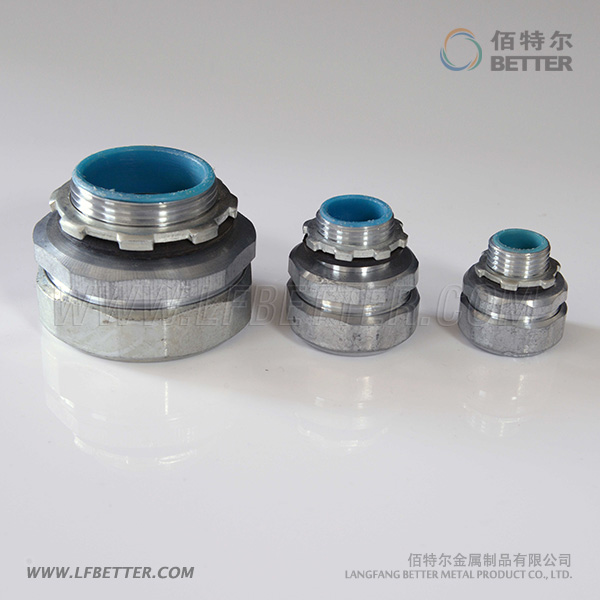

普利卡管防水型接线箱连接器WBG

由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀锌或镀铬。

产品编号: BC2008102505155
产品型号: WBG
所属分类: 普利卡管连接器
标签:
相关文档: 右键另存为

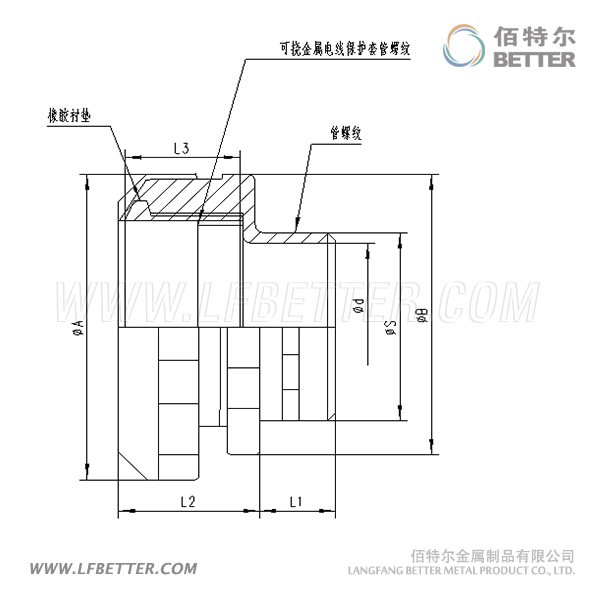

结构:由多个配件组合而成的复合连接器,一端为外管螺纹,一端为可挠金属电线保护套管螺纹。材质为锌铝合金,表面镀锌或镀铬。

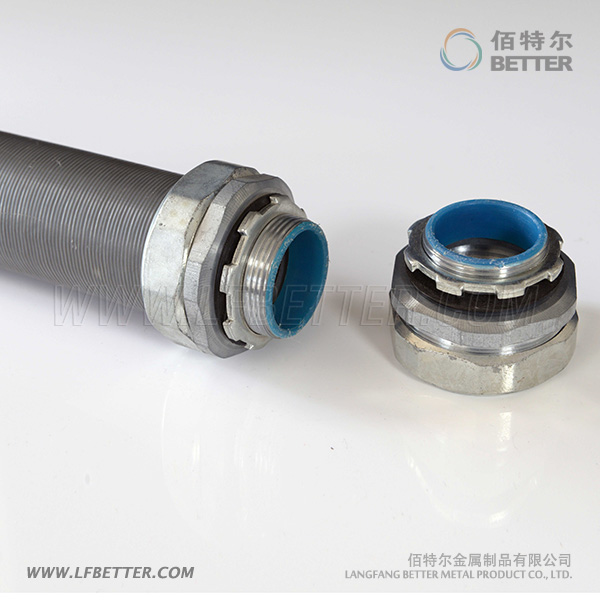

用途:用于包塑防水型可挠金属电线保护套管与接线箱之间的连接。

型号

可挠金属套管

L1
mm

L2
mm

L3
mm

ΦA
mm

ΦB
mm
ΦD
mm
ΦS
mm

管螺纹
"

类型规格
WBG-15#

LV


15#1224.52737.034.014.520.9G1/2
WBG-17#17#1223.52737.034.014.520.9G1/2
WBG-24#24#1225.53046.042.819.726.4G3/4
WBG-30#30#1629.03354.050.525.833.2G1
WBG-38#38#1633.03764.060.034.341.9G1-1/4
WBG-50#50#1834.53878.073.540.047.8G1-1/2
WBG-63#63#1837.04492.090.052.059.6G2
WBG-76#76#1842.048108.0104.067.575.1G2-1/2
WBG-83#83#2042.049121.7115.877.887.8G3
WBG-101#101#2052.057145.0150.088.5113.0G4
